GSAB ZAS Erzeugungsanlagen bis 350 kVA (Volleinspeisung)

9.837,67 €


Inhalt: 1 Stück
(Nettopreis 8.266,95 €)

Hersteller: GSAB Elektrotechnik GmbH

  • Lieferzeit ca. 55 Werktage
  • Kostenloser Versand


Artikel-Nr.: 11874
Hersteller-Nr.: 09.W630.AR-01 + 99.00.043

Der Netzanschluss der Avacon Netz GmbH kann in einem Mess-/Wandlerschrank außerhalb des Gebäudes installiert werden. Der Mess-/Wandlerschrank für Erzeugungsanlagen bis 350 kVA (Volleinspeisung) enthält im Leistungsteil einen Wandlerplatz mit Zugang VNB über 2 NH2-Sicherungslastschaltleisten und Abgang Kunde über 2 Sicherungslasttrenner sowie den geforderten Kuppelschalter mit NA-Schutz. Das Messteil ist einem Wandlerzählergehäuse mit 4-feldriger Zählerwechselplatte mit Wandlerprüf- und  Trennklemmen nach AVACON-Anforderungen untergebracht und vorverdrahtet. Der Platz für das Netzsicherheitsmanagement ist vorbereitet.

Mess-/ Wandlerschrank für Erzeugungsanlagen bis 350 kVA (Volleinspeisung)

konform zu VDE-AR-N 4100, 4110 und DIN VDE 0603-2-2; geprüft nach DIN EN 60439-1 und -5
nach TAB 2019 AVACON Netz GmbH und TAB-gleiche
Schutzart der Säule: IP 44; Schutzart  Zählerfeld: IP 54, Zählerfeld mit Bedienfenster
Schutzklasse II (doppelte oder verstärkte Isolierung)
Material: glasfaserverstärktes Polyester
Farbe: grau, ähnlich RAL 7035
Schließung: Doppelschwenkhebel (1xKundenzylinder eingebaut)

Inhalt:

  • 2xNH2-Sicherungslastschaltleiste 3x1-polig, V-Klemme 10-240mm²  (nTV)
  • 4-Leiter Sammelschienensystem 630 A
  • Wandlerbausatz nach DIN 42600-2 Form A mit Laschen 40x10x170
  • 1xLasttrennschalter T6D 3-polig, (als Kuppelschalter)
  • 2xNH2-Sicherungslasttrennschalter 3-polig, V-klemme 10-240mm² (aTV)
  • Zählerschrank mit 4-feldriger Zählerwechselplatte mit Wandlerprüf- und
  • Trennklemmen nach Vorgabe VNB, Steuersicherung und TAE-Dose
  • 1xSchaltschrankheizung mit Thermostat SH45 und Sicherung
  • Verteilerfeld mit NA-Schutz nach VDE-AR-N 4110 inkl. Vorsicherung und USV für FRT-Funktion
  • Berührungsschutzabdeckung
  • Kabelabfangschiene

Hinweis: Sie haben die Möglichkeit die Zähleranschlusssäule inklusive einer Installation anzufragen. Bitte beachten Sie, dass wir eine Installation nur im Avacon Netz Niederspannungs- sowie Mittelspannungsnetzgebiet gewährleisten können.

Weiterführende Links zu "GSAB ZAS Erzeugungsanlagen bis 350 kVA (Volleinspeisung)"

Verfügbare Downloads:

  • konform zu VDE-Anwendungsregel VDE-AR-N 4105-11/2018 sowie VDE-AR-N 4110 im kundeneigenen NS-Netz
  • geprüft nach VDE 0660 Teil 500 / IED 439-1
  • TÜV-geprüft nach DIN EN 61439-5
  • Schutzart der Säule: IP 44
  • Schutzart der Zählerfeld: IP 54 vorber. Schutzklasse II (doppelte oder verstärkte Isolierung)
  • Material: glasfaserverstärktes Polyester
  • Farbe: grau, ähnlich RAL 7035
  • Schließung: Doppelschwenkhebel (1x Kundenzyl. eingeb.)

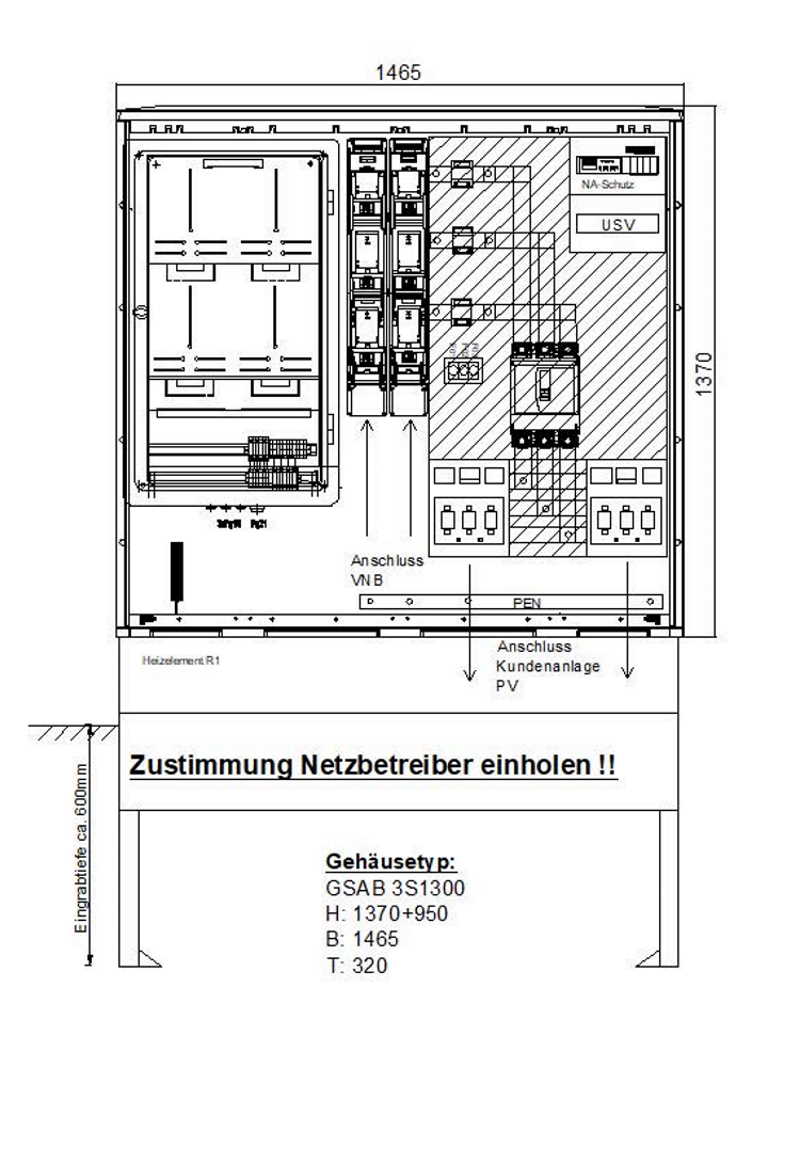

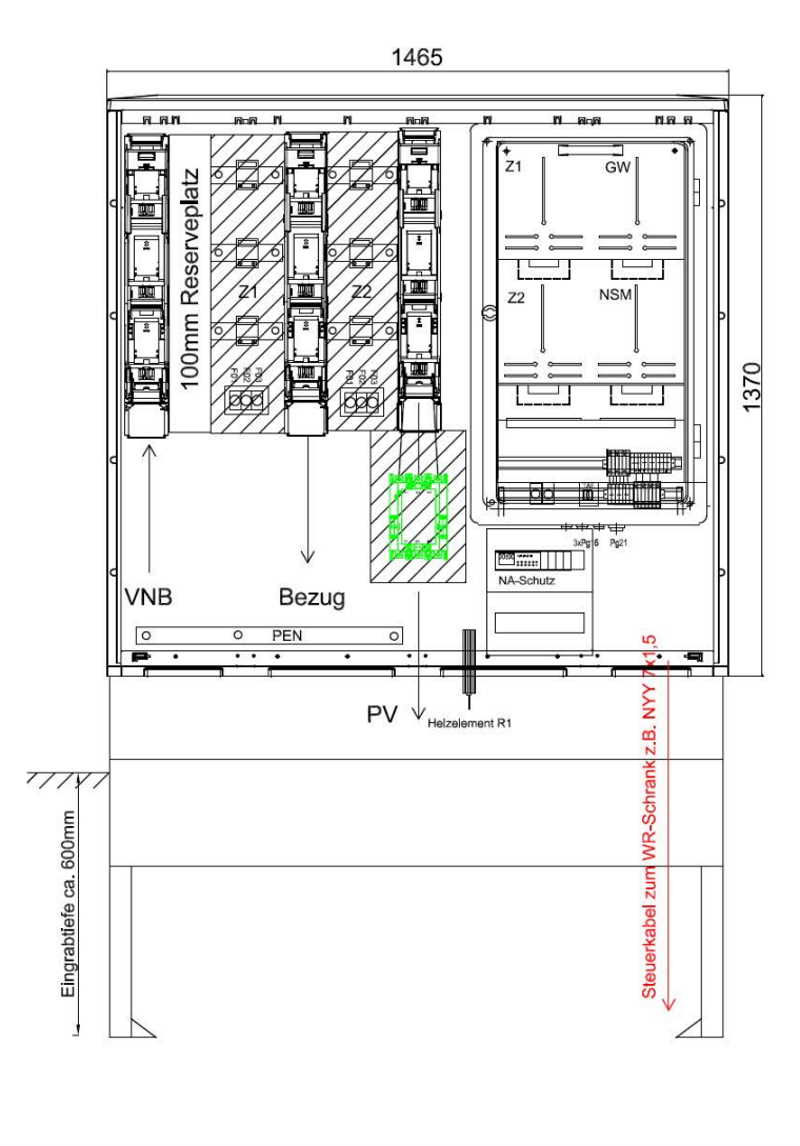

  • Abmaße in mm: Höhe 1370 + 950, Breite 1465, Tiefe 320

Bestehend aus:

  • 2xNH2-Sicherungslastschaltleiste Zugang NB (V-Klemme 10-75/95-240mm², 1x3pol schaltbar)
  • 4-Leiter Sammelschienensystem 630 A
  • Wandlerbausatz nach DIN 42600-2 Form A mit Laschen 40x10x170
  • 1xLasttrennschalter Tmax 630 A,AC3, 3polig mit Antrieb
  • 2xNH2 Sicherungslasttrennschalter Abgang PV Anlage (3-pol., V-Klemmen 95-240mm²)
  • 24V-Netzteil mit Puffermodul
  • 1x Wandler-Zählerfeld nach DIN 43870 450mm
  • 2xTSG-Feld 300mm für Modem und NSM (Eins-Man-Schaltung)
  • Verteilerfeld mit Wandlerprüf- und Trennklemmen nach TAB NS Nord A1.01, Spannungspfadsicherung B6/25kA 3-polig
  • NA-Schutz nach VDE-AR-N 4105 inkl. Vorsicherung
  • FI/LS, B16/0,03A+Servicesteckdose
  • Berührungsschutzabdeckung
  • Kabelabfangschiene
  • Sockelfüllmaterial SFM 2

Die GSAB Elektrotechnik GmbH ist ein erfahrener Hersteller auf dem Gebiet der Außenverteiler. Ganz nach dem Motto "kompetent, leistungsstark, partnerschaftlich und kundenorientiert" werden technische Produkte entwickelt und produziert, die vollumfänglich den Anforderungen und Anschlussbedingungen der deutschen Netzbetreiber entsprechen. Auch für individuelle Anfragen und Lösungen ist die GSAB Elektrotechnik GmbH immer der richtige Ansprechpartner.
