GSAB ZAS Erzeugungsanlagen bis 135 kVA (Überschusseinspeisung)

7.956,28 €


Inhalt: 1 Stück
(Nettopreis 6.685,95 €)

Hersteller: GSAB Elektrotechnik GmbH

  • Lieferzeit ca. 55 Werktage
  • Kostenloser Versand


Artikel-Nr.: 11873
Hersteller-Nr.: 09.W250.AR-ZWS-4Ei + 99.00.043

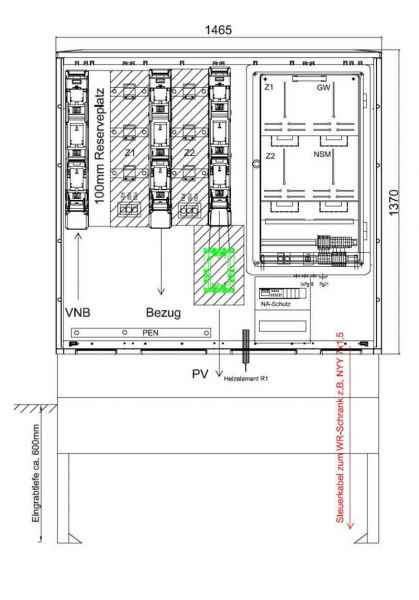

Der Netzanschluss der Avacon Netz GmbH kann in einem Mess-/Wandlerschrank außerhalb des Gebäudes installiert werden. Der Mess-/Wandlerschrank für Erzeugungsanlagen bis 135 kVA (Überschusseinspeisung) enthält im Leistungsteil zwei Wandlerplätze mit Zugang VNB und Abgang Bezug und PV über NH2-Sicherungslastschaltleisten sowie den geforderten Kuppelschalter mit NA-Schutz. Das Messteil ist einem Wandlerzählergehäuse mit 4-feldriger Zählerwechselplatte mit Wandlerprüf- und  Trennklemmen nach AVACON-Anforderungen untergebracht und vorverdrahtet. Der Platz für das Netzsicherheitsmanagement ist vorbereitet.

Mess-/ Wandlerschrank für Erzeugungsanlagen bis 135 kVA (Überschusseinspeisung)

konform zu VDE-AR-N 4105 und DIN VDE 0603-2-2; geprüft nach DIN EN 60439-1 und -5
Nach TAB 2019 AVACON Netz GmbH sowie TAB-gleiche
Schutzart der Säule: IP 44; Schutzart  Zählerfeld: IP 54 mit Abdeckhaube
Schutzklasse II (doppelte oder verstärkte Isolierung)
Material: glasfaserverstärktes Polyester
Farbe: grau, ähnlich RAL 7035
Schließung: Doppelschwenkhebel (1xKundenzylinder eingebaut)

Inhalt:

  • 1xNH2-Sicherungslastschaltleiste 3x1-polig, V-Klemme 10-240mm² (nTV)
  • 1xReserveplatz 100mm für LSL
  • 4-Leiter Sammelschienensystem 250 A
  • 2xWandlerbausatz nach DIN 42600-2 Form A mit Laschen 30x10x170 und Sicherungselement D01/10A, 3-polig
  • 2xNH2-Sicherungslastschaltleiste 3x1-polig, (Abgang Bezug und PV)
  • 1xSchütz 140kW, 3-polig (Kuppelschalter und laienbedienbare aTV)
  • Verteilerfeld mit NA-Schutz nach VDE-AR-N 4105 inkl. Vorsicherung
  • Zählerschrank mit 4-feldriger Zählerwechselplatte mit Wandlerprüf- und
  • Trennklemmen nach Vorgabe VNB, Steuersicherung und TAE-Dose
  • Schaltschrankheizung mit Thermostat SH45 und Sicherung
  • Berührungsschutzabdeckung
  • Kabelabfangschiene

Anmerkung:
Ausführung im Standard mit 4-Leiter Sammelschienensystem (TN-C-Netzform im Außenbereich) kann auch für TN-S-Netzform mit 5-Leiter-Sammelschienensystem geliefert werden.

Hinweis: Sie haben die Möglichkeit, die Zähleranschlusssäule inklusive einer Installation anzufragen. Bitte beachten Sie, dass wir eine Installation nur im Nieder- und Mittelspannungsnetzgebiet der Avacon gewährleisten können.

Weiterführende Links zu "GSAB ZAS Erzeugungsanlagen bis 135 kVA (Überschusseinspeisung)"

Verfügbare Downloads:

  • konform zu VDE-Anwendungsregel VDE-AR-N 4105-11/2018 sowie VDE-AR-N 4110 im kundeneigenen NS-Netz
  • geprüft nach VDE 0660 Teil 500 / IED 439-1
  • TÜV-geprüft nach DIN EN 61439-5
  • Schutzart der Säule: IP 44
  • Schutzart der Zählerfeld: IP 54 vorber. Schutzklasse II (doppelte oder verstärkte Isolierung)
  • Material: glasfaserverstärktes Polyester
  • Farbe: grau, ähnlich RAL 7035
  • Schließung: Doppelschwenkhebel (1x Kundenzyl. eingeb.)
  • Abmaße in mm: Höhe 1370+950, Breite 1465, Tiefe 320

Bestehend aus:

  • 4-Leiter Sammelschienensystem 250 A
  • 1xNH2-Sicherungslastschaltleiste Zugang NB
  • (1x3-polig schaltbar, V-Klemme 10-70/95-240mm²)
  • 1xReserveplatz 100mm für Zugang NB
  • 2x Wandlerbausatz nach DIN 42600-2 Form A mit Laschen 30x10x170
  • 1xNH2-Sicherungslastschaltleiste ZAbgang Bezug (1x3-polig schaltbar, V-Klemme 10-70/95-240mm)
  • 1 xNH2-Sicherungslastschaltleiste Abgang PV (1x3-polig schaltbar)
  • 1xSchütz 140 kW, AC3, 3-polig inkl. V-Klemmen bis 240mm2 (PV Abgang)
  • 2x Wandler-Zählerfeld nach DIN 43870 450mm (für Z1 und Z2)
  • 2xTSG-Feld 300mm für Modem und NSM (Eismann-Schaltung)
  • 2xVerteilerfeld mit Wandlerprüf- und Trennklemmen nach TAB NS Nord A1.01 Spannungspfadsicherung B6/25kA 3-polig
  • Verteilerfeld mit NA-Schutz nach VDE-AR-N 4105 inkl. Vorsicherung
  • FI/LS, B16/0,03A+Servicesteckdose
  • Berührungsschutzabdeckung
  • Kabelabfangschiene
  • Sockelfüllmaterial SFM 3

Die GSAB Elektrotechnik GmbH ist ein erfahrener Hersteller auf dem Gebiet der Außenverteiler. Ganz nach dem Motto "kompetent, leistungsstark, partnerschaftlich und kundenorientiert" werden technische Produkte entwickelt und produziert, die vollumfänglich den Anforderungen und Anschlussbedingungen der deutschen Netzbetreiber entsprechen. Auch für individuelle Anfragen und Lösungen ist die GSAB Elektrotechnik GmbH immer der richtige Ansprechpartner.
