GSAB ZAS Erzeugungsanlagen bis 135 kVA (Volleinspeisung)
6.849,51 €
(Nettopreis 5.755,89 €)
Hersteller: GSAB Elektrotechnik GmbH
- Lieferzeit ca. 120 Werktage
- Kostenloser Versand
| Artikel-Nr.: | 11872 |
| Hersteller-Nr.: | 09.W250.AR-01 + 99.00.042 |
Produktinformationen "GSAB ZAS Erzeugungsanlagen bis 135 kVA (Volleinspeisung)"
Der Netzanschluss der Avacon Netz GmbH kann in einem Mess-/Wandlerschrank außerhalb des Gebäudes installiert werden. Der Mess-/Wandlerschrank für Erzeugungsanlagen (Volleinspeisung) bis 135 kVA enthält im Leistungsteil einen Wandlerplatz mit Zugang VNB und Abgang Kunde über NH2-Sicherungslastschaltleisten sowie den geforderten Kuppelschalter mit NA-Schutz. Im Messteil ist ein Zählerfeld und 2x Steuergerätefeld sowie der Wandlerzusatzraum untergebracht und vorverdrahtet. Der Platz für das Netzsicherheitsmanagement ist vorbereitet.
Mess-/ Wandlerschrank für Erzeugungsanlagen bis 135 kVA (Volleinspeisung)
konform zu VDE-AR-N 4105 und DIN VDE 0603-2-2; geprüft nach DIN EN 60439-1 und -5
Nach TAB 2019 AVACON Netz GmbH sowie TAB-gleiche
Schutzart der Säule: IP 44; Schutzart Zählerfeld: IP 54 mit Abdeckhaube
Schutzklasse II (doppelte oder verstärkte Isolierung)
Material: glasfaserverstärktes Polyester
Farbe: grau, ähnlich RAL 7035
Schließung: Doppelschwenkhebel (1xKundenzylinder eingebaut)
Inhalt:
- 1x NH2-Sicherungslastschaltleiste 3x1-polig, V-Klemme 10-240mm² (nTV)
- 1xReservefeld 100mm für LSL
- 4-Leiter Sammelschienensystem 250 A
- Wandlerbausatz nach DIN 42600-2 Form A mit Laschen 30x10x170 und Sicherungselement D01/10A 3-polig
- 1x NH2-Sicherungslastschaltleiste 3x1-polig, (Abgang PV)
- 1x Schütz 140kW, 3-polig (Kuppelschalter und laienbedienbare aTV)
- 1x Wandlerzählerfeld 375mm nach DIN VDE 0603-1
- 1x Steuergerätefeld 375mm nach DIN VDE 0603-1 für Modem
- 1x Wandlerzusatzraum mit Wandlerprüf- und Trennklemme nach Vorgabe VNB und Steuersicherung D0110A/25kA
- 1xSteuergerätefeld 300mm nach DIN VDE 0603-1 mit Trennklemmen für NSM
- Verteilerfeld mit NA-Schutz nach VDE-AR-N 4105 inkl. Vorsicherung
- Schaltschrankheizung mit Thermostat SH45 und Sicherung
- Berührungsschutzabdeckung
- Kabelabfangschiene
Anmerkung:
Ausführung im Standard mit 4-Leiter Sammelschienensystem (TN-C-Netzform im Außenbereich) kann auch für TN-S-Netzform mit 5-Leiter-Sammelschienensystem geliefert werden.
Hinweis: Sie haben die Möglichkeit, die Zähleranschlusssäule inklusive einer Installation anzufragen. Bitte beachten Sie, dass wir eine Installation nur im Nieder- und Mittelspannungsnetzgebiet der Avacon gewährleisten können.
Verweis:
https://gsab.de/index.php/produkte/pv-bhkw-einspeiseschraenke/mit-vnb-messung/3598.html
Weiterführende Links zu "GSAB ZAS Erzeugungsanlagen bis 135 kVA (Volleinspeisung)"
Verfügbare Downloads:
Technische Daten
- konform zu VDE-Anwendungsregel VDE-AR-N 4105-11/2018 sowie VDE-AR-N 4110 im kundeneigenen NS-Netz
- geprüft nach VDE 0660 Teil 500 / IED 439-1
- TÜV-geprüft nach DIN EN 61439-5
- Schutzart der Säule: IP 44
- Schutzart der Zählerfeld: IP 54 vorber. Schutzklasse II (doppelte oder verstärkte Isolierung)
- Material: glasfaserverstärktes Polyester
- Farbe: grau, ähnlich RAL 7035
- Schließung: Doppelschwenkhebel (1x Kundenzyl. eingeb.)

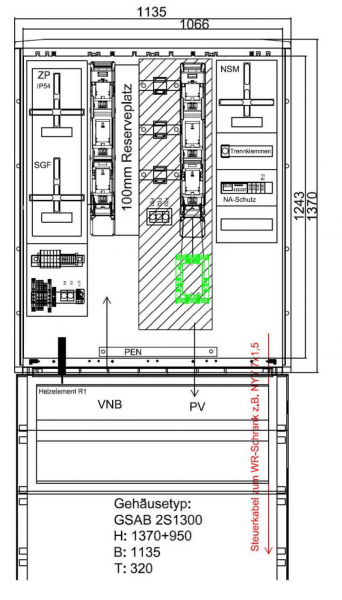

- Abmaße in mm: Höhe 1370 + 950, Breite 1135, Tiefe 320
Bestehend aus:
- 1xNH2-Sicherungslastschaltleiste Zugang NB (V-Klemme 10-70/95-240mm², 1x3pol schaltbar)
- 1 Reserveplatz 100mm
- 4-Leiter Sammelschienensystem 250 A
- Wandlerbausatz nach DIN 42600-2 Form A mit Laschen 30x10x170
- 1xNH2-Sicherungslasttrennschaltleiste (anlageseitige Trennstelle)
- 1xSchütz 140kW,AC3, 3-polig inkl. V-Klemmen bis 240mm² (PV-Abgang)
- 1xWandler-Zählerfeld nach DIN 43870 450mm
- 2xTSG-Feld 300mm für Modem und NSM (Eins-Man-Schaltung)
- Verteilerfeld mit Wandlerprüf- und Trennklemmen nach TAB NS Nord A1.01, Spannungspfadsicherung B6/25kA 3-polig
- NA-Schutz nach VDE-AR-N 4105 inkl. Vorsicherung
- FI/LS, B16/0,03A+Servicesteckdose
- Berührungsschutzabdeckung
- Kabelabfangschiene
- Sockelfüllmaterial SFM 2
