DOYMA Quadro-Secura Mehrsparte Basic R4+ als Set (ohne Keller)

DOYMA GmbH & Co

770,00 €


Inhalt: 1 Stück
(Nettopreis 647,06 €)

Hersteller: DOYMA GmbH & Co

  • Lieferzeit ca. 8 Werktage
  • Kostenloser Versand


Artikel-Nr.: 11085
Hersteller-Nr.: 225872154093

Mit der DOYMA Quadro-Secura Mehrsparte Basic R4+ als Set (ohne Keller) können Sie kostengünstig und sachgerecht Versorgungsleitungen in Neubauten einführen. Dabei eignet sich diese Mehrspartenhauseinführung für alle wichtigen Sparten (Strom, Wasser, Telekommunikation und Gas). Die Reihenanordnung der Sparten sorgt dabei für eine optimale und platzsparende Einführung in nicht unterkellerte Gebäude. Bitte beachten Sie, dass Sie die passende Schlauchlänge des Mantelrohres auswählen. Dabei sollten Sie sowohl den Abstand zwischen Hauseinführung und Netzanschluss, als auch den Biegeradius berücksichtigen. Im Avacon-Shop bieten wir Ihnen die Schlauchlängen 3 Meter, 6 Meter, 10 Meter und 15 Meter an. Je nach Dringlichkeit und Baustellenfortschritt können Sie gegen einen Versandkostenaufschlag einen Expressversand auswählen. Dann garantieren wie Ihnen die Lieferung innerhalb von 3 Werktagen.

  • Mehrspartenhauseinführung in Reihenausführung
  • Rohbauteil Quadro-Secura® Basic FUBO-E-R4+
  • inkl. biegesteifen Mantelrohren DN 90 mit 78 mm Innendurchmesser
  • Installationsteil Quadro-Secura® Basic MB-R4+
    für Gas: DN 25 Gas-Hauseinführungen von RMA und Schuck,
    Wasser: AD 32, 40, 50 mm,
    Strom: AD 26-36 mm,
    Telekom: bis 7 Leitungen
  • Verbindungsmuffen, Mantelrohrendstopfen und Ergänzungsset Schuck
  • Einsatz in noch zu erstellende Bauwerke aus WU-Beton ohne Keller
  • 100%ige Spartentrennung beim Verlegen in die Bodenplatte
  • Sparten sind mit gas- und druckwasserdichten Blindstopfen vorbelegt und können flexibel belegt werden
  • werkseitig druckgeprüftes, biegesteifes Mantelrohr von DOYMA für Einhaltung der Biegeradien (Prüfsiegel)
  • DVGW-zugelassen nach VP 601 (B1)
  • geprüfte Gas- und Druckwasserdichtigkeit gem. DIN 18322
  • kompakte und platzsparende Installation der Haus- / Netzanschlüsse
  • erfordert nur eine Futterrohr- / Kernbohrung DN 200
  • Versorgungsleitungen können unabhängig vom Baufortschritt eingeführt werden
  • späteres Auswechseln der Medienleitungen möglich (Relining)
  • Universalabdichtung
  • einbaufertige Lieferung (auch Express möglich)

Hinweis: Für die Zustellung an Inseladressen erlauben wir uns einen Inselzuschlag von 75 € zu erheben. Bei Anlieferung an eine Insel ist eine Expresszustellung leider nicht möglich.





Weiterführende Links zu "DOYMA Quadro-Secura Mehrsparte Basic R4+ als Set (ohne Keller)"

Verfügbare Downloads:

  • Mehrspartenhauseinführungen Quadro-Secura® Basic R4+ erfüllen den Anhang B1 der Prüfgrundlage VP601 vom Januar 2008 und sind kompatibel zu Gashauseinführungen, die in Ausführung und Konstruktion ebenfalls dem Beiblatt B1 entsprechen.
  • Zur Einhaltung des Wandabstandes ist je nach Fundamentausführung nach Rücksprache mit dem Architekten bzw. Bauausführenden eine Aussparung im Streifenfundament vorzusehen! Weiterhin ist der Wandabstand vorab mit den Versorgungsunternehmen abzustimmen.
  • Bei der Installation der Hauseinführung müssen die entsprechenden Vorschriften der Berufsgenossenschaften, die VDE-Bestimmungen, die entsprechenden nationalen Sicherheits- und Unfallverhütungsvorschriften sowie die Richtlinien (Arbeits- und Verfahrensanweisungen) eines Unternehmens beachtet werden.

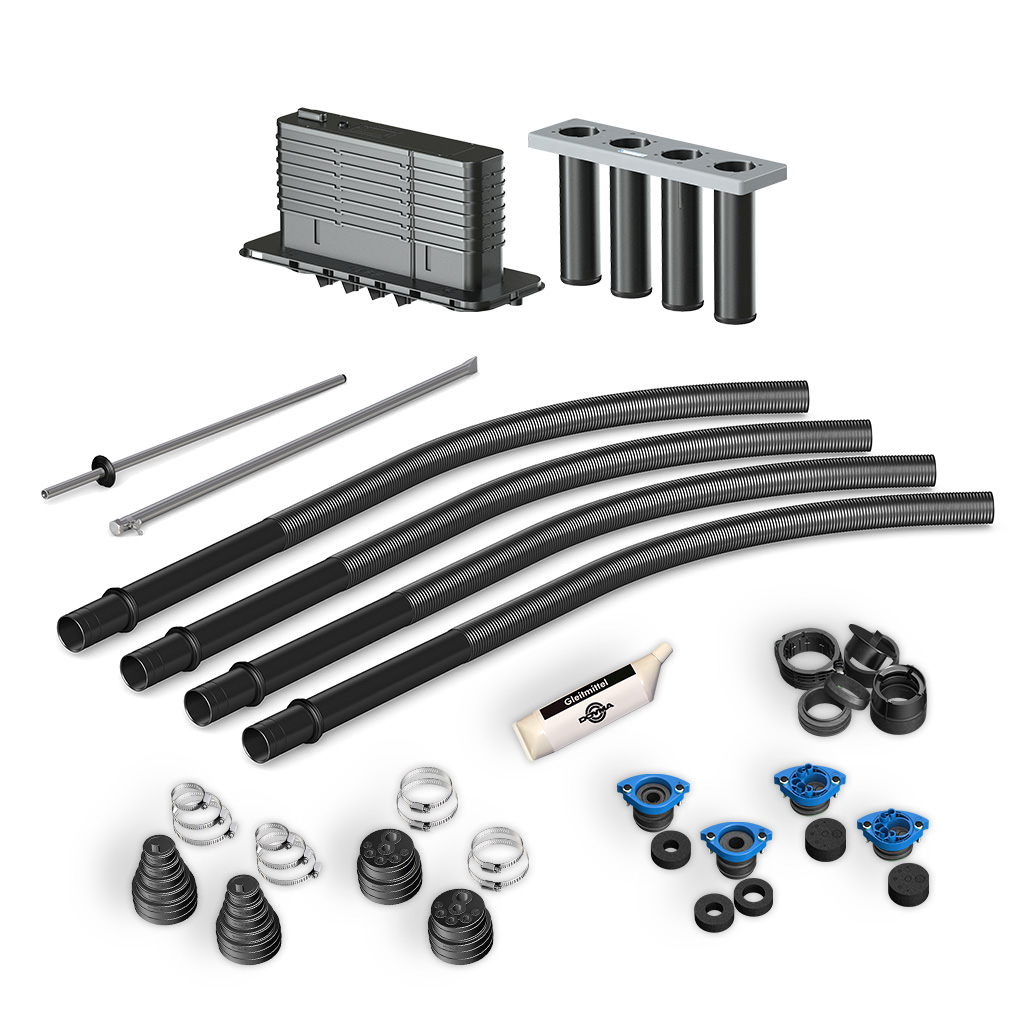

Komponenten / Lieferumfang:

  • 1 x Quadro-Secura® Basic R4+
    Installationsteil zum Abdichten der Medienleitungen für:
    Gas: DN 25 Gas-Hauseinführungen von RMA und Schuck
    Wasser: AD 32, 40, 50 mm
    Strom: AD 26-36 mm
    Telekom: Bis 7 Leitungen mit 2 x 5-7 mm, 3 x 7-13 mm, 1 x 14-18 mm und 1 x 19-22 mm
  • 1 x Quadro-Secura® Basic FUBO-E-R4+
    Rohbauteil zum Einbetonieren in die Bodenplatte inkl. 4x 3 m / 6 m / 10 m biegesteifes Schlauch- bzw. Mantelrohr DN 90 mit 78 mm Innendurchmesser
  • 1 x Aufstellvorrichtung mit Erdspieß
  • 4 x Verbindungsmuffen (2726)
    Zum Anschluss und zur Verlängerung der biegesteifen Mantelrohre / Schläuche
  • 4 x Mantelrohrendstopfen (2704)
    Für die Abdichtung der Mantelrohre und Leitungen

Für die ordnungsgemäße Installation der Mehrspartenhauseinführung Quadro-Secura® Basic-FUBO-E-R4+ (Rohbauteil) benötigen Sie neben dem üblichen Standardwerkzeug die folgenden Werkzeuge und Hilfsmittel:

  • Wasserwaage
  • Zange
  • Hammer
  • Meterstab
  • Gleitmittel
  • selbstverflüchtigendes Gleitmittel

DOYMA GmbH & Co ist ein führender Hersteller von Dichtungs- und Brandschutzsystemen mit Sitz in Oyten. Die Kernkompetenzen des Unternehmens liegen bei Ein- und Mehrspartengebäudeeinführungen für Versorgungsleitungen, bei Durchführungsystemen für Kabel und Rohre sowie bei Brandschutzprodukten.

Die Marke steht in der Branche für höchste Qualität und Zuverlässigkeit. Die Hauseinführungen sind DVGW-geprüft und garantieren maximale Einbausicherheit. Die Lieferungen der Hauseinführungen erfolgen direkt zur jeweiligen Baustelle.
