DOYMA Mehrsparte Bauherrenpaket (mit Keller)

DOYMA GmbH & Co

589,00 €


Inhalt: 1 Stück
(Nettopreis 494,96 €)

Hersteller: DOYMA GmbH & Co

  • Lieferzeit ca. 8 Werktage
  • Kostenloser Versand


Artikel-Nr.: 11095
Hersteller-Nr.: 241800000094

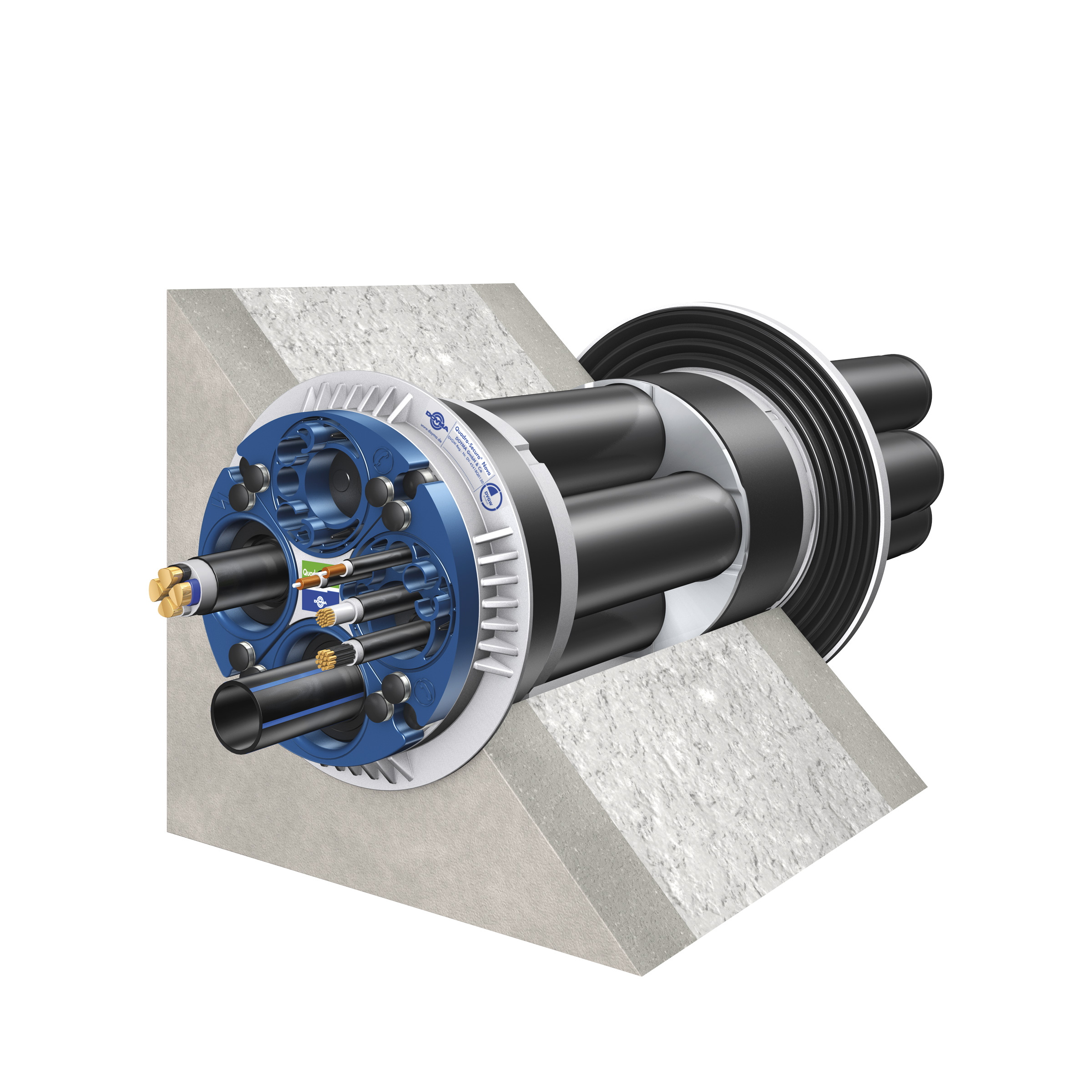

Das DOYMA Mehrsparte Bauherrenpaket (mit Keller) ist geeignet für die Versorgung von unterkellerten Gebäuden durch die Kellerwand. Dabei sind im Bauherrenpaket alle benötigten Bauteile für den normgerechten Einbau inbegriffen. Darunter die entsprechenden Doppelsteckmuffen und Mantelrohrendstopfen. Geeignet ist diese Mehrspartenhauseinführung für WU-Betonkernbohrung und Doppel- / Elementwände.

  • beidseitig abdichtende Mehrspartenhauseinführung für Gebäude mit Keller
  • ermöglicht kompakte und platzsparende Installation der Haus- / Netzanschlüsse und dazugehöriger Anschlusseinrichtungen
  • erfordert nur eine Futterrohr- / Kernbohrung DN 200
  • Wanddicke für Quadro-Secura® Nova 1: 190 mm - 550 mm
  • Dichtflansch nach DIN 18533
  • DVGW-zugelassenes Produkt nach VP 601 (B1)
  • alle Sparten sind mit gas- und druckwasserdichten Blindstopfen vorbelegt
  • zusätzliche Abdichtung auf der Wandaußenseite zur Abdichtung bei Schwarzanstrichen und Dickbeschichtungen (Schwarze Wanne)
  • auch geeignet für WU-Betonkernbohrung und Doppel- / Elementwände
  • späteres Auswechseln der Medienleitungen möglich (Relining) bei Anschluss von zusätzlichen Mantelrohren
  • einbaufertige Lieferung (Expresslieferung möglich)

Hinweis: Für die Zustellung an Inseladressen erlauben wir uns einen Inselzuschlag von 75 € zu erheben. Bei Anlieferung an eine Insel ist eine Expresszustellung leider nicht möglich.



Weiterführende Links zu "DOYMA Mehrsparte Bauherrenpaket (mit Keller)"

Verfügbare Downloads:

Alle DOYMA Mehrspartenhauseinführungen werden mit den modernsten technischen Fertigungsprozessen hergestellt und unterliegen ständigen Qualitäts- und Sicherheitsprüfungen. Das DOYMA Mehrsparten Bauherrenpaket für unterkellerte Gebäude gilt als Regelkonformes Durchführungssystem und ist DVGW zugelassen. Vor dem Kauf sollten Kunden die Anforderungen von Versorgungs- und Netzanbietern prüfen, damit die passende Mehrspartenhauseinführung geliefert werden kann.

Komponenten / Lieferumfang:

  • 1 x Quadro-Secura® Nova 1/breit
    Installationsteil zum beidseitigen Abdichten der Sparten:
    Gas: DN 25 Gas-Hauseinführungen der Hersteller RMA und Schuck
    Wasser: AD 32, 40, 50 mm
    Strom: AD 26 – 36 mm
    Telekommunikation: bis 7 Leitungen mit 2 x 5 – 7 mm, 3 x 7 – 13 mm, 1 x 14 – 18 mm und 1 x 19 – 22 mm
  • 4 x Doppelsteckmuffen (2707)
    Zum Anschluss und zur Verlängerung der Kabelschutzrohre (2775). Nicht geeignet für biegesteife Mantelrohre.
  • 4 x Mantelrohrendstopfen (2704)
    Für die Abdichtung der Mantelrohre und Leitungen
  • Gleitmittel

Hinweise:

  • Gewerke, die nicht belegt werden, müssen im Auslieferungszustand verbleiben. Die Stopfbuchsbrille Gas RMA, Energie und Wasser nicht bis zur Ankerplatte anziehen, Abstand von 6 mm beibehalten. Die Stopfbuchsbrille Telekom, X-LWL und Gas Schuck müssen auf der Ankerplatte aufliegen.
  • Vor dem Einbau der Mehrsparte sollten Unebenheiten in der Fläche sowie Ausbrüche in der Kernbohrung ausgeglichen sein. Die Kernbohrung oder das Futterrohr sorgfältig reinigen. Versiegelung bei Kernbohrungen: Vom Hersteller wird empfohlen die Kernbohrung mit Curaflex® Aquagard Grundierung und Speziallack zu versiegeln.
  • Einbau Hinweis: Quadro-Secura® Nova 1 Außenabdichtung bündig an die Wand schieben. Die vier Innensechskantschrauben in der angegebenen Reihenfolge und in Intervallen anziehen. Die Schrauben soweit anziehen bis der Anschlag merklich fühlbar wird. Achtung: Eine zwischenzeitliche Verringerung der Schraubkraft ist meist auf die Anpassung der Spannkralle an die Kernbohrung/Futterrohr zurückzuführen.

DOYMA GmbH & Co ist ein führender Hersteller von Dichtungs- und Brandschutzsystemen mit Sitz in Oyten. Die Kernkompetenzen des Unternehmens liegen bei Ein- und Mehrspartengebäudeeinführungen für Versorgungsleitungen, bei Durchführungsystemen für Kabel und Rohre sowie bei Brandschutzprodukten.

Die Marke steht in der Branche für höchste Qualität und Zuverlässigkeit. Die Hauseinführungen sind DVGW-geprüft und garantieren maximale Einbausicherheit. Die Lieferungen der Hauseinführungen erfolgen direkt zur jeweiligen Baustelle.
