DOYMA Bauherrenpaket-Mehrsparte All Inclusive (ohne Keller)

• Mehrspartenhauseinführungen Quadro-Secura® Nova R4 erfüllen den Anhang B1 der Prüfgrundlage VP601 vom Januar 2008 und sind kompatibel zu Gashauseinführungen, die in Ausführung und Konstruktion ebenfalls dem Beiblatt B1 entsprechen.
• Zur Einhaltung des Wandabstandes ist je nach Fundamentausführung nach Rücksprache mit dem Architekten bzw. Bauausführenden eine Aussparung im Streifenfundament vorzusehen! Weiterhin ist der Wandabstand vorab mit den Versorgungsunternehmen abzustimmen
• Bei der Installation der Hauseinführung müssen die entsprechenden Vorschriften der Berufsgenossenschaften, die VDE-Bestimmungen, die entsprechenden nationalen Sicherheits- und Unfallverhütungsvorschriften sowie die Richtlinien (Arbeits- und Verfahrensanweisungen) eines Unternehmens beachtet werden.

Komponenten / Lieferumfang:

• 1 x Quadro-Secura® Nova R4
  Installationsteil zum Abdichten der Medienleitungen für:
  Blind
  Wasser: AD 32, 40, 50 mm
  Strom: AD 26-36 mm
  Telekom: Bis 7 Leitungen mit 2 x 5-7 mm, 3 x 7-13 mm, 1 x 14-18 mm und 1 x 19-22 mm

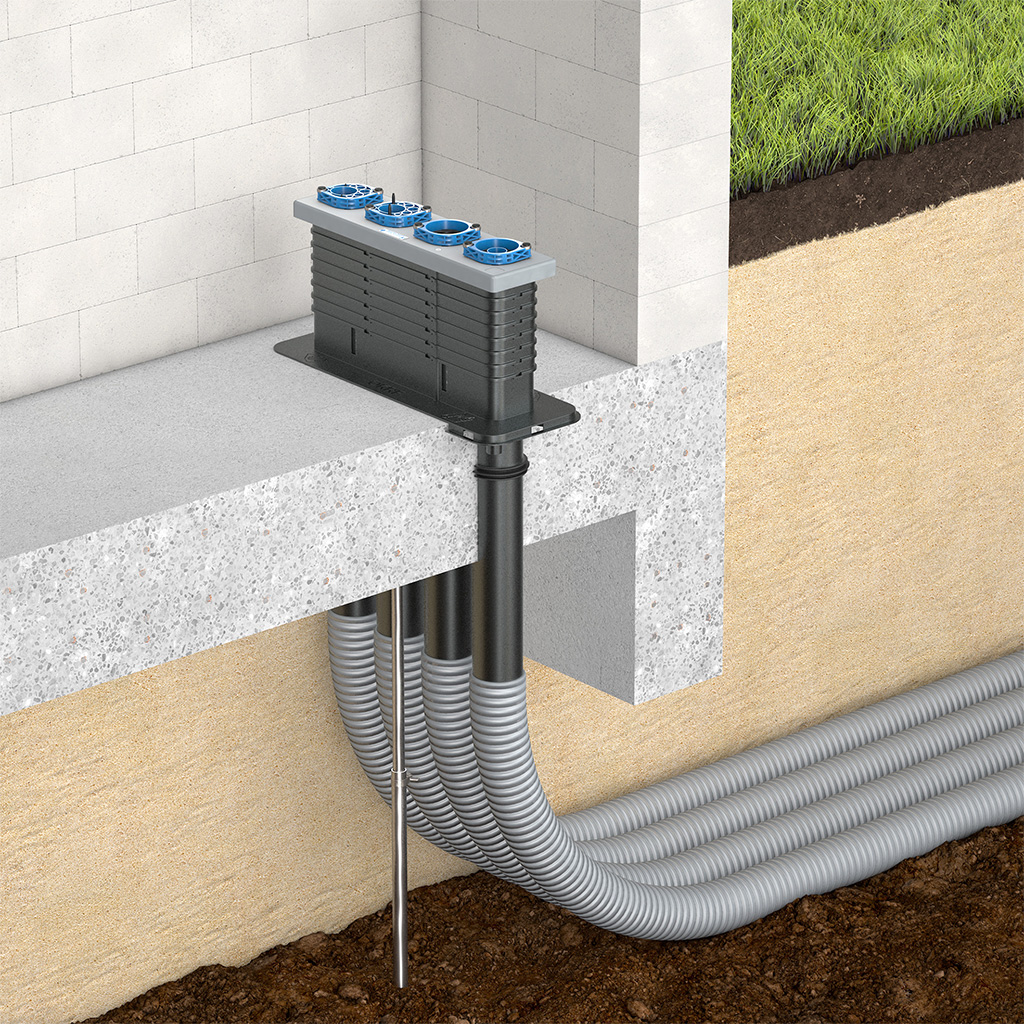

• 1 x Quadro-Secura® Nova R4-R
  Rohbauteil zum Einbetonieren in die Bodenplatte inkl. 4x 3 m / 6 m / 10 m / 15 m biegesteifes Schlauch- bzw. Mantelrohr DN 90 mit 78 mm Innendurchmesser
  1 Stück Aufstellvorrichtung mit Erdspieß
• 4 x Verbindungsmuffen (2726)
  Zum Anschluss und zur Verlängerung der biegesteifen Mantelrohre / Schläuche
• 4 x Mantelrohrendstopfen (2704)
  Für die Abdichtung der Mantelrohre und Leitungen
• 4 x HKD Mauerkragen DN 100 zur Abdichtung von Entsorgungsleitungen in Betonwänden oder Bodenplatten aus wasserundurchlässigem  Beton
• 1 x Gleitmittel

Für die ordnungsgemäße Installation der Mehrspartenhauseinführung Quadro-Secura® Nova R4-R (Rohbauteil) benötigen Sie neben dem üblichen Standardwerkzeug die folgenden Werkzeuge und Hilfsmittel:

• Wasserwaage
• Zange
• Hammer
• Meterstab
