GSAB Mess-/Wandlerschrank Bezug 250 A

3.233,17 €


Inhalt: 1 Stück
(Nettopreis 2.716,95 €)

Hersteller: GSAB Elektrotechnik GmbH

  • Lieferzeit ca. 30 Werktage
  • Kostenloser Versand


Artikel-Nr.: 11923
Hersteller-Nr.: 09.W250.001 + 99.00.042

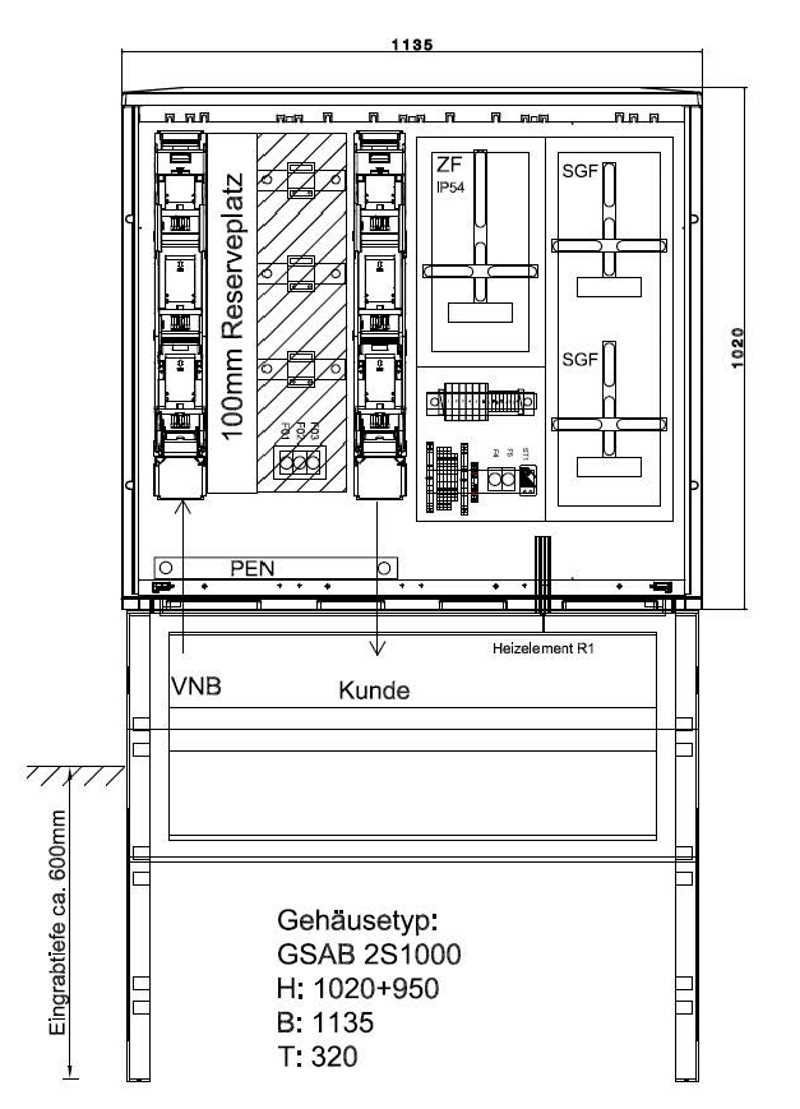

Der Netzanschluss der Avacon Netz GmbH kann in einem Mess-/Wandlerschrank außerhalb des Gebäudes installiert werden. Der Mess-/Wandlerschrank Bezug 250A enthält im Leistungsteil einen Wandlerplatz mit Zugang VNB und Abgang Kunde über NH2-Sicherungslastschaltleisten. Im Messteil ist ein Zählerfeld und 2x Steuergerätefeld sowie der Wandlerzusatzraum untergebracht und vorverdrahtet.

Mess-/Wandlerschrank Bezug  bis 250A Dauerbetrieb bzw. 320A Aussetzbetrieb

  • nach DIN VDE 0603-2-2; geprüft nach DIN EN 60439-1 und -5
  • Nach TAB 2019 AVACON Netz AG sowie TAB-gleiche
  • Schutzart der Säule: IP 44
  • Schutzart  Zählerfeld: IP 54 (Abdeckhaube)
  • Schutzklasse II (doppelte oder verstärkte Isolierung)
  • Material: glasfaserverstärktes Polyester
  • Farbe: grau , ähnlich RAL 7035
  • Schließung: Doppelschwenkhebel (1xKundenzylinder eingebaut)

Inhalt:

  •  1xNH2-Sicherungslastschaltleiste 3x1-polig, V-Klemme 10-240mm² (nTV)
  •  1xReserveplatz100mm für Zugang VNB
  •  4-Leiter Sammelschienensystem 250A
  •  Wandlerbausatz nach DIN 42600-2 Form A mit Laschen 30x10x170
  •   und Sicherungselement D01/10A 3-polig
  •  1xNH2-Sicherungslastschaltleiste 3x1-polig, V-Klemme 10-240mm² (aTV)
  •  1xWandler-Zählerfeld nach DIN VDE 0603-1 450mm
  •  2xSteuergeräte-Feld nach DIN VDE 0603-1 375mm
  •  Verteilerfeld mit Wandlerprüf- und Trennklemmen nach Vorgabe VNB,
  •  Steuersicherung D01/10A
  •  Schaltschrankheizung mit Thermostat SH45 und Sicherung
  •  Berührungsschutzabdeckung
  •  Kabelabfangschiene

Hinweis: Sie haben die Möglichkeit, die Zähleranschlusssäule inklusive einer Installation anzufragen. Bitte beachten Sie, dass wir eine Installation nur im Nieder- und Mittelspannungsnetzgebiet der Avacon gewährleisten können.

Weiterführende Links zu "GSAB Mess-/Wandlerschrank Bezug 250 A"

Verfügbare Downloads:

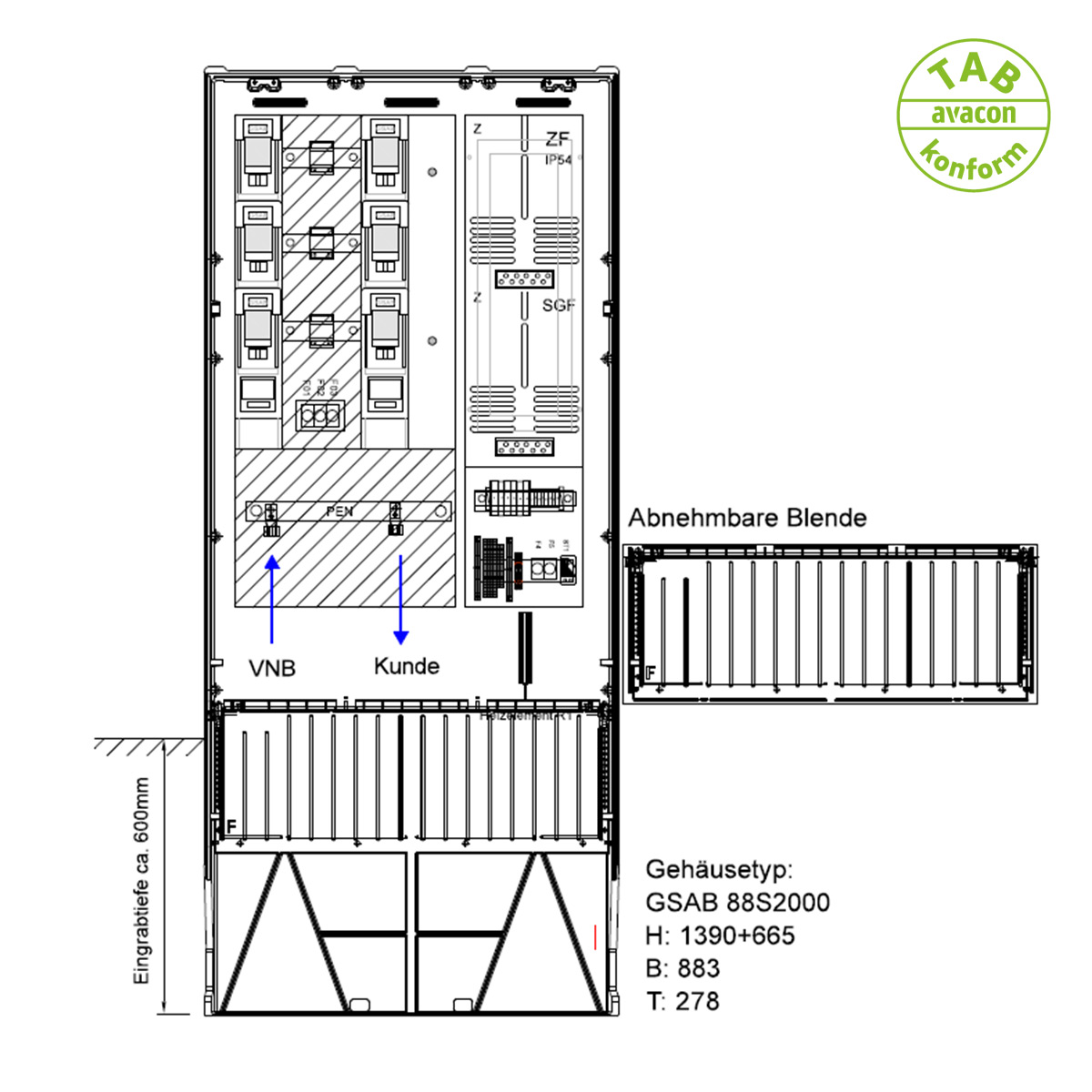

Meß-/Wandlerschrank 250A (Dauerstrom)

  • konform zu VDE-AR-N 4100
  • geprüft nach DIN EN 61439-1 und -5

Nach TAB 2019 AVACON Netz AG sowie TAB-gleich

  • Schutzart der Säule: IP 44
  • Schutzart der Zählerfelder: IP 54
  • Schutzklasse II (doppelte oder verstärkte Isolierung)
  • Material: glasfaserverstärktes Polyester (SMC)
  • Nach IEC-695-2-1 halogenfrei
  • Farbe: grau, ähnlich RAL 7035
  • Schließung: Doppelschwenkhebel

bestehend aus:

  • 1xNH2-Sichrungslastschaltleiste 3x1-polig, V-Klemme 10-240 mm² /nTV)
  • 1x Reserveplatz 100 mm für Zugang VNB
  • 4-Leiter Sammelschienensystem 250A
  • Wandlerbausatz nach DIN 42600-2 Form A mit Laschen 30x10x170 und Sicherungselement D01/10A 3-polig
  • 1xNH2-Sicherungslastschaltleiste 3x1-polig, V-Klemme 10-240 mm² (aTV)
  • 1xWandler-Zählerfeld mach DIN VDE 0603-1 450 mm
  • 2x Steuergeräte-Feld nach DIN VDE 0603-1 375 mm
  • Verteilerfeld mit Wandlerprüf- und Trennklemmen nach Vorgabe VNB, Steuersicherung D01/10A
  • Schaltschrankheizung mit Thermostat SH45 und Sicherung
  • Berührungsschutzabdeckung
  • Kabelabfangschiene

Optional:

  • Sockelfüllmaterial SFM
