GSAB Mess-/Wandlerschrank für Erzeugungsanlagen bis 350 kVA (Überschusseinspeisung)

9.838,86 €


Inhalt: 1 Stück
(Nettopreis 8.267,95 €)

Hersteller: GSAB Elektrotechnik GmbH

  • Lieferzeit ca. 120 Werktage
  • Kostenloser Versand


Artikel-Nr.: 11924
Hersteller-Nr.: 09.W630.AR-ZWS-4Ei + 99.00.043 + 99.00.041

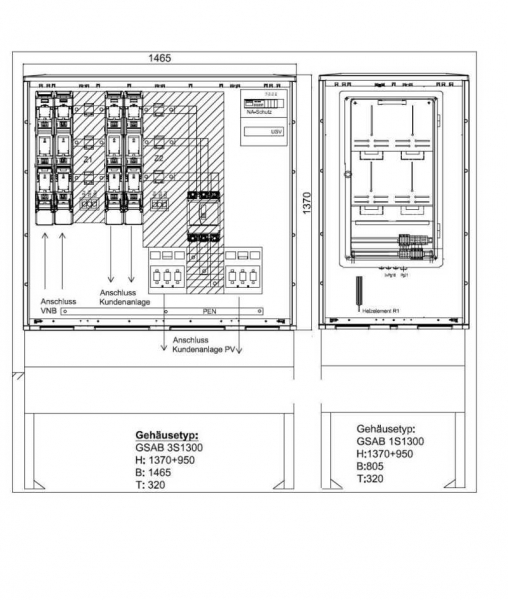

Der Netzanschluss der Avacon Netz GmbH kann in einem Mess-/Wandlerschrank außerhalb des Gebäudes installiert werden. Der Mess- und Wandlerschrank für Erzeugungsanlagen bis 350 kVA (Überschusseinspeisung) enthält im Leistungsteil zwei Wandlerplätze mit Zugang VNB und Abgang Bezug über je 2xNH2-Sicherungslastschaltleisten und Abgang PV über 2x NH2-Sicherungslasttrenner sowie den geforderten Kuppelschalter mit NA-Schutz. Das Messteil ist in einem extra Schrank in einem Wandlerzählergehäuse mit 4-feldriger Zählerwechselplatte mit Wandlerprüf- und  Trennklemmen nach AVACON-Anforderungen untergebracht und vorverdrahtet. Der Platz für das Netzsicherheitsmanagement ist vorbereitet.

Mess-/ Wandlerschrank für Erzeugungsanlagen bis 350 kVA (Überschusseinspeisung)

  • konform zu VDE-AR-N 4100, 4110 und DIN VDE 0603-2-2; geprüft nach DIN EN 60439-1 und -5
  • nach TAB 2019 AVACON Netz GmbH und TAB-gleiche
  • Schutzart der Säule: IP 44; Schutzart  Zählerfeld: IP 54, Zählerfeld mit Bedienfenster
  • Schutzklasse II (doppelte oder verstärkte Isolierung)
  • Material: glasfaserverstärktes Polyester
  • Farbe: grau, ähnlich RAL 7035
  • Schließung: Doppelschwenkhebel (1xKundenzylinder eingebaut)

Inhalt:

Im Wandlerschrank:

  • 2xNH2-Sicherungslastschaltleiste 3x1-polig, V-Klemme 10-240mm²  (nTV)
  • 4-Leiter Sammelschienensystem 630A
  • 2xWandlerbausatz nach DIN 42600-2 Form A mit Laschen 40x10x170 und
  • Sicherungselement F4 (D01/10A) 3-polig
  • 2xNH2-Sicherungslastschaltleiste 3x1-polig, V-Klemme 10-240mm² (aTV Bezug)
  • 1xLasttrennschalter T6D 3-polig (als Kuppelschalter und aTV PV)
  • 2xNH2-Sicherungslasttrennschalter 3-polig, V-Klemme 10-240mm²
  • Verteilerfeld mit NA-Schutz nach VDE-AR-N 4110 inkl. Vorsicherung und
  • USV für FRT-Funktion
  • Berührungsschutzabdeckung
  • Kabelabfangschiene

im Meßschrank:

  • Zählerschrank mit 4-feldriger Zählerwechselplatte mit Wandlerprüf- und
  • Trennklemmen nach Vorgabe VNB, Steuersicherung und TAE-Dose
  • 1xSchaltschrankheizung mit Thermostat SH45 und Sicherung

Verweis:

https://gsab.de/index.php/produkte/wandlermessung/niedersachsen-sachsen-anh/wandlermessung-eon-avacon-ni-sah/3617.html

Hinweis: Sie haben die Möglichkeit, die Zähleranschlusssäule inklusive einer Installation anzufragen. Bitte beachten Sie, dass wir eine Installation nur im Nieder- und Mittelspannungsnetzgebiet der Avacon gewährleisten können.



Weiterführende Links zu "GSAB Mess-/Wandlerschrank für Erzeugungsanlagen bis 350 kVA (Überschusseinspeisung)"

Verfügbare Downloads:

Meß-/Wandlerschrank bis 350kVA

  • Selbstverbrauch-/Überschusseinspeisung nach EEG
  • Konform zu VDE-AR-N 4100 und 4110

Nach TAB 2019 AVACON pder TAB-gleiche

  • Schutzart der Säule: IP 44
  • Schutzart der Zählerfelder: IP 54
  • Schutzklasse II (doppelte oder verstärkte Isolierung)
  • Material: glasfaserverstärktes Polyester (SMC)
  • Nach IEC-695-2-1 halogenfrei
  • Farbe: grau, ähnlich RAL 7035
  • Schließung: Doppelschwenkhebel

bestehend aus Wandlerschrank mit:

  • 2xNH2-Sicherungslastschaltleiste 3x1-polig, V-Klemme 10-240 mm² (nTV)
  • 4-Leiter Sammelschienensystem 630A
  • 2x Wandlerbausatz nach DIN 42600-2 Form A mit Laschen 40x10x170 und Sicherungselement F4 (D01/10A) 3-polig
  • 2xNH2-Sicherungsschaltleiste 3x1-polig, V-Klemme 10-240 mm² (aTV Bezug)
  • 1x Lasttennschalter T6D 3-polig (als Kuppelschalter und aTV PV)
  • 2xNH2-Sicherungslasttrennschalter 3-polig V-Klemme 10-240 mm²
  • Verteilfeld mit NA-Schutz nach VDE-AR-N 4110 inkl. Vorsicherung und USV für FRT-Funktion
  • Berührungsschutzabdeckung
  • Kabelabfangschiene

sowie Meßschrank mit:

  • Zählerschrank mit 4-feldriger Zählerwechselplatte mit Wandlerprüf- und Trennklemmen nach Vorgabe VNB, Steuersicherung und TAE-Dose
  • 1xSchaltschrankheizung mit Thermostat SH45 und Sicherung

Optional:

  • Sockelfüllmaterial
