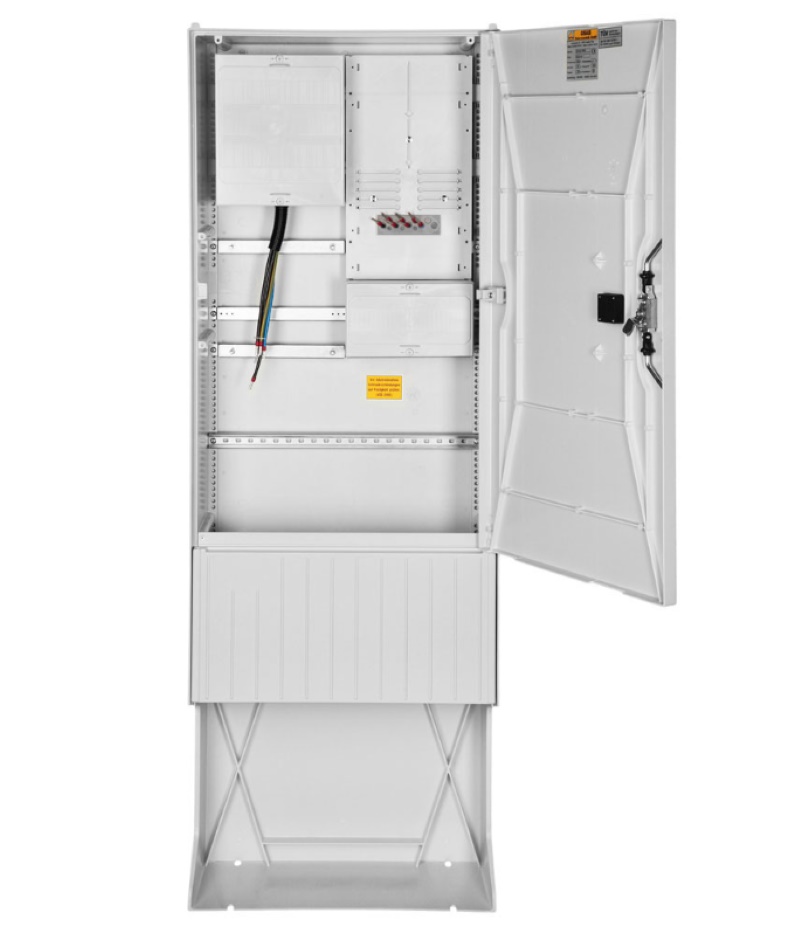

GSAB ZAS Bezug 1 Zähler bis 63 A

898,39 €


Inhalt: 1 Stück
(Nettopreis 754,95 €)

Hersteller: GSAB Elektrotechnik GmbH

  • Lieferzeit ca. 10 Werktage
  • Kostenloser Versand


Artikel-Nr.: 11869
Hersteller-Nr.: 09.00.1P11HSAb + 99.00.040 + 99.63.000

Der Hausanschlusskasten der Avacon Netz GmbH kann in einer Zähleranschlusssäule außerhalb des Gebäudes installiert werden. Dadurch müssen Sie im Neubau keinen Platz mehr für den Zählerschrank einplanen und der finale Zählerplatz wird schon in der Bauphase festgelegt. Die ZAS Bezug 1 Zähler 50 A ist geeignet für einen Zähler ohne TSG-Feld und verfügt im Verteilerfeld über  einen zusätzlichen Reserveplatz von 12TE zum Einbau weiterer Geräte.

Anschlusssäule für einen Zähler bis 50 A Dauerbetrieb bzw. 63 A Aussetzbetrieb

konform zu VDE-AR-N 4100, geprüft nach DIN EN 61439-1 und -5
Nach TAB 2019 AVACON AG oder TAB-gleiche
Schutzart der Säule: IP 44; Schutzart der Zählerfelder: IP 54
Schutzklasse II (doppelte oder verstärkte Isolierung)
Material: glasfaserverstärktes Polyester (SMC) nach IEC-695-2-1 halogenfrei
Farbe: grau, ähnlich RAL 7035
Schließung: Doppelschwenkhebel (1xKundenzylinder eingebaut)

Inhalt:

Montagevorrichtung für HAK 3xNH00
4-Leiter-Sammelschinensystem 250 A
1 SH-Schalter nach Auswahl (63, 50, 40, oder 35 A)
1x  Steuersicherung D01 10A/25kA
1 x Zählerfeld nach DIN VDE 0603-1 450 mm
Verteilerfeld 2x12TE mit HLAKL 25mm² 4-polig
4-Leiter Verdrahtungsart A nach DIN VDE 0603-1 mit H07V-K 16 mm²

Anmerkung:

Ausführung im Standard mit 4-Leiter-Sammelschienensystem (TN-C-Netzform im Außenbereich) kann auch für TN-S-Netzform mit 5-Leiter-Sammelschienensystem geliefert werden.

Hinweis: Sie haben die Möglichkeit, die Zähleranschlusssäule inklusive einer Installation anzufragen. Bitte beachten Sie, dass wir eine Installation nur im Nieder- und Mittelspannungsnetzgebiet der Avacon gewährleisten können.

Weiterführende Links zu "GSAB ZAS Bezug 1 Zähler bis 63 A"

Verfügbare Downloads:

  • konform zu VDE-AR-N 4100 und 4105
  • geprüft nach VDE 0660 Teil 500/ IEC 439-1
  • nach DIN EN 61439-5
  • Schutzart der Säule: IP 44
  • Schutzart der Zählerfelder: IP 54 vorber. Schutzklasse II (doppelte oder verstärkte Isolierung)
  • Material: glasfaserverstärktes Polyester (SMC) nach IEC-695-2-1 halogenfrei
  • Farbe: grau, ähnlich RAL 7035
  • Schließung: Doppelschwenktür (Kundenzyl. eingeb.)
  • Maße in mm: Höhe 1710mm, Breite 585mm, Tiefe 280mm

Bestehend aus:

  • Montagevorrichtung HAK NH 00 3-pol
  • 5-Leiter-Sammelschinensystem 250A
  • 1 SH-Schalter nach Auswahl (63, 50, 40, oder 35A)
  • 1 Zählerfeld nach DIN 43870 450 mm
  • 5-Leiter Verdrahtung DIN 43870-A mit H07V-K 16 mm²
  • HLAKL 25 mm², 5pol.
  • Verteilerfeld 2x12TE
  • Sockelfüllmaterial SFM 0
